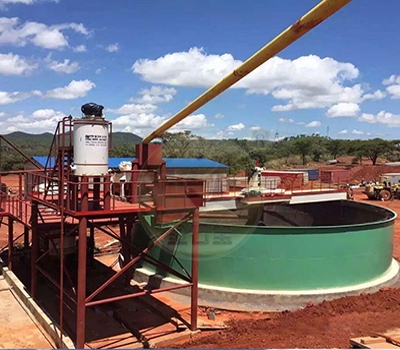

濃縮機
產品特點?
（1）添加絮凝劑增大沉降固體顆粒的粒徑，從而加快沉降速度；
（2）裝設傾斜板縮短礦粒沉降距離，增加沉降面積；
（3）發揮泥漿沉積濃相層的絮凝、過濾、壓縮和提高處理量的作用；
（4）中心傳動、自動提耙、帶點動加壓。
一、應用范圍

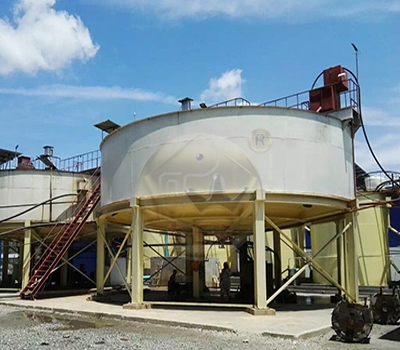

濃縮機一般適用于礦山過濾之前的精礦濃縮和尾礦脫水，同時還可以廣泛用于煤炭、化工、建材以及水源和污水處理等工業中含固體料漿的濃縮和凈化作用。
二、產品分類

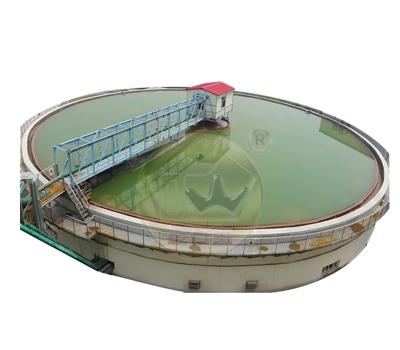

常用的濃縮機有中心傳動式和周邊傳動式之分。周邊傳動式濃縮機又分為輥輪傳動式和齒條傳動式兩類。由于周邊傳動式濃縮機屬于老式機型，下述技術參數主要介紹中心傳動式濃縮機（液壓驅動型）。
三、結構及工作原理

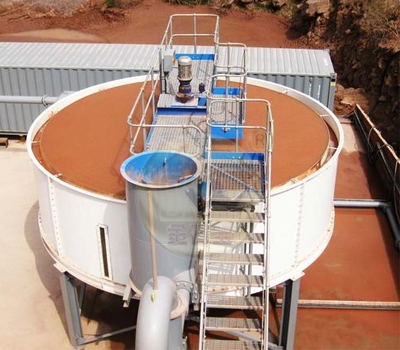

濃縮機主要由傳動裝置、橋架、入料管、固定筒、刮板、傳動軸、耙架、以及液壓站、電控裝置等組成。各部件安裝位置見隨機總圖。
橋架安裝在濃縮池上，它是操作人員進入濃縮機的通道，也是承受機器全部重量的部件。固定筒安裝在橋架下面，物料進入入料管流進固定筒，進入濃縮池內部。
傳動軸、耙架與傳動裝置的主軸組裝在一起，當傳動裝置的主軸轉動時，耙架隨之轉動，耙架下部的耙齒將沉淀的物料刮向濃縮池中央，由底流泵排出。當提耙油缸的活塞上升或下降時，耙架也隨之上升或下降。
液壓站為傳動裝置提供動力，液壓站油泵為變量泵，通過調節油泵的排油量，可改變耙架的轉速，以達到目標工藝效果。
當沉降到濃縮池底部的物料增多，床層增厚時，耙架的工作阻力也隨之加大，當工作阻力增大到4MPa時，壓傳感電器、延時繼電器、電磁換向閥6和7的2DT動作，切斷液壓馬達的油路，此時主軸停止轉動，提耙油缸帶動耙架向上提升，延時約3～5秒鐘后，電磁閥6和7復位，恢復向液壓馬達供油，主軸又開始轉動工作。耙架提升后，工作阻力隨之減小，減小到4MPa以下時，則不再提耙，當工作阻力小于4MPA時耙架停留在此高度上旋轉工作，耙齒將物料刮向池中央，隨著工作阻力逐步減小，當工作阻力小于2MPA時、電磁換向閥7的3DT得電換向、耙架自動下降3-5秒停、下降速度用單向截止閥11控制、當工作阻力仍小于2MPA時、電磁換向閥7的3DT又得電換向、耙架再下降3-5秒停、當工作阻力大于2MPA時、耙架停留在此高度上旋轉。當工作阻力再次增大到設定4MPA時，耙架再次被提升，重復以上動作，從而達到自動提耙、自動降耙的目的。
四、技術參數
|
型號 |
濃縮池/m |
沉淀面積/m2 |
耙架每轉時間/min |
提耙高度/m |
生產能力（t/d） |
電動機功率/KW |
質量/T |
備注 |
|||
|
直徑 |
深度 |
A |
B |
傳動 |
提升 |
||||||
|
NZS-1 |
1.8 |
1.8 |
2.54 |
- |
2 |
0.16 |
5.6 |
1.1 |
- |
1.235 |
- |
|
NZS-3 |
3.6 |
1.8 |
10.2 |
2.5 |
0.35 |
22.4 |
1.1 |
3.194 |
|||
|
NZS-6 |
6 |
3 |
28.3 |
3.7 |
0.2 |
62 |
1.1 |
8.751 |
|||
|
NZSF-6 |
6 |
3 |
28.3 |
3.7 |
0.2 |
62 |
1.1 |
3.646 |
|||
|
NZS-9 |
9 |
3 |
63.6 |
4.34 |
0.35 |
140 |
3 |
5.1 |
|||
|
NZ-9 |
9 |
3 |
63.6 |
4.34 |
0.25 |
140 |
3 |
0.8 |
5.134 |
||
|
9 |
4.15 |
63.6 |
4.37 |
0.25 |
160 |
3 |
0.8 |
7.903 |
F171 |
||
|
NZS-9 |
9 |
3 |
63.6 |
4.34 |
0.25 |
140 |
3 |
0.8 |
5.36 |
- |
|
|
NZS-12 |
12 |
3.5 |
113 |
5.28 |
0.25 |
250 |
3 |
- |
8.51 |
||
|
12 |
3.5 |
113 |
5.28 |
0.25 |
250 |
3 |
34.671 |
426B |
|||
|
12 |
4 |
113 |
5.28 |
0.25 |
250 |
3 |
9.818 |
F172 |
|||
|
NZS-12Q |
12 |
3.5 |
113 |
244 |
5.26 |
0.25 |
180 |
3 |
12.75 |
- |
|
|
12 |
3.5 |
113 |
244 |
21 |
0.25 |
180 |
1.1 |
13.18 |
F60B |
||
|
NZ-15 |
15 |
4.4 |
176 |
- |
10.4 |
0.4 |
350 |
5.2 |
2.2 |
21.757 |
- |
|
NZS-15Q |
15 |
4.4 |
176 |
800 |
10.4 |
0.2 |
800 |
5.2 |
2.2 |
32.4 |
|
|
NZ-20 |
20 |
4.4 |
314 |
- |
10.4 |
0.4 |
960 |
5.2 |
2.2 |
24.504 |
|
|
20 |
4.4 |
314 |
1400 |
14.7 |
0.4 |
1440 |
5.2 |
2.2 |
104.087 |
F61 |
|
|
NZ-20Q |
20 |
4.4 |
314 |
1400 |
10.4 |
0.4 |
1440 |
5.2 |
2.2 |
43.218 |
|
|
20 |
4.4 |
314 |
1400 |
61.97 |
0.4 |
1440 |
5.2 |
2.2 |
45.161 |
F30K |
|
|
20 |
4.2 |
314 |
1400 |
10.4 |
0.4 |
1440 |
5.2 |
2.2 |
48.988 |
F30B |
|
|
NZF-20 |
20 |
4.4 |
314 |
- |
10.4 |
0.2 |
500 |
5.2 |
2.2 |
25.287 |
- |
|
NZ-45 |
45 |
4.64 |
1590 |
- |
20 |
- |
515 |
5.2 |
- |
47.81 |
|
