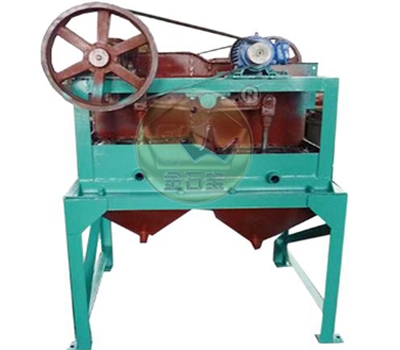

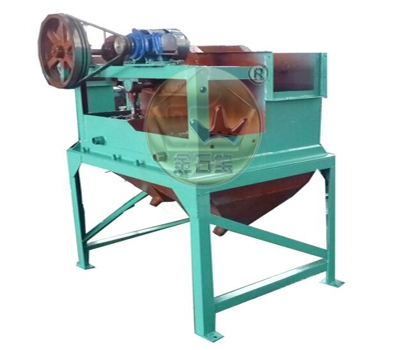

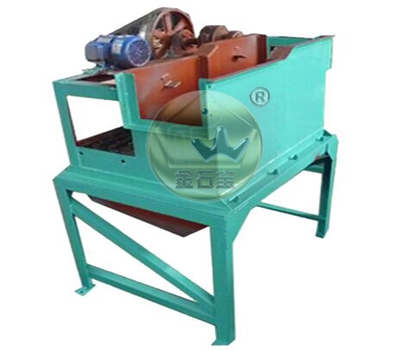

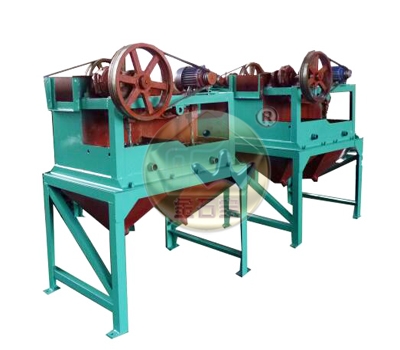

雙斗隔膜跳汰機
雙斗隔膜跳汰機
1.床層穩定，選礦效率高；
2.隔膜與傳動裝置都在一側，維修方便，易損件少；
3.占地面積小，耗水、耗電少。
產品概述
LTP型跳汰機屬于傳動型跳汰機，LTP型跳汰機由機架、傳動機構（含隔膜）、跳汰室和錐角形底箱四大部分組成。跳汰室共有兩個。礦物經初始室分選后再進入第二室分選，每室的水流分別由設在側旁的隔膜推動運動。隔膜呈橢圓形，借周邊的橡膠膜與機體連接、將水密封。位于隔膜上方的偏心傳動 機構通過搖臂帶動隔膜上下運動。在隔膜室的一側設有清水補充口，補加水量可由閥門控制。
隔膜跳汰機其設備工藝簡單，設備處理能力大可在一次選別中得到精礦或尾礦，故在處理粗、中粒礦石中得到廣泛應用。 它適用于選別密度差較大的寶石、鎢礦石、錫礦石、鐵礦石、錳礦石和鉻礦石以及含金和稀有金屬等有色金屬、黑色金屬礦石。

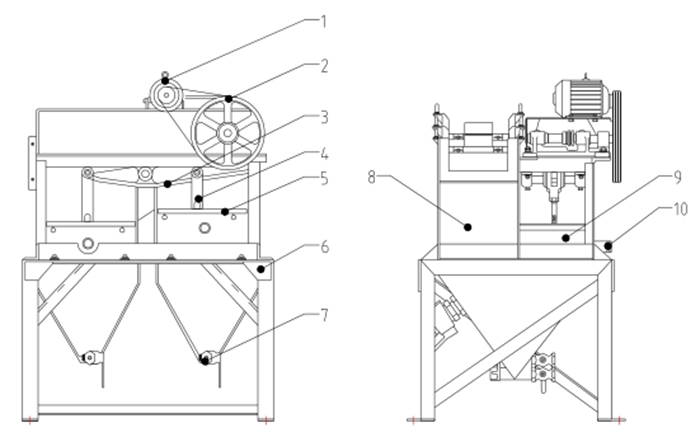

產品結構
1、電動機 2、傳動部分 3、搖臂 4、連桿 5、橡膠隔膜 6、機架 7、排礦口 8、跳汰室 9、隔膜室 10、補水口
技術參數
|
名稱規格 |
室數 |
篩室面積（㎡) |
給礦粒度 |
生產能力（t/h) |
沖程 |
沖次（次/分） |
電機功率 |
|
100×150 |
1 |
0.015 |
＜3 |
0.018-0.6 |
- |
420 |
0.55 |
|
300×450 |
2 |
0.27 |
＜12 |
3～6 |
0～26 |
322 |
1.1 |
|
370×360 |
2 |
0.274 |
＜6 |
1～3 |
5～25 |
200-250 |
1.1 |
|
670×920 |
2 |
1.44 |
4～8 |
7～10 |
18～24 |
240-300 |
1.1 |
|
1000×1000 |
2 |
2 |
1～5 |
10～25 |
0～26 |
200-350 |
1.5 |

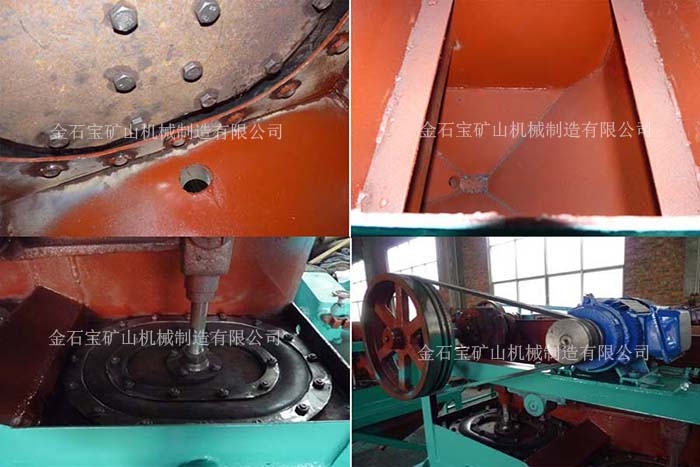

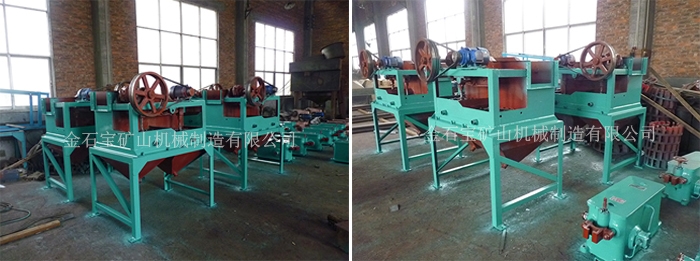

詳情展示
