圓錐式破碎機的安裝很發愁？10大部件的安裝步驟及注意事項要記牢
時間：2020-01-03 15:25:59 點擊數：3668
01底架的安裝

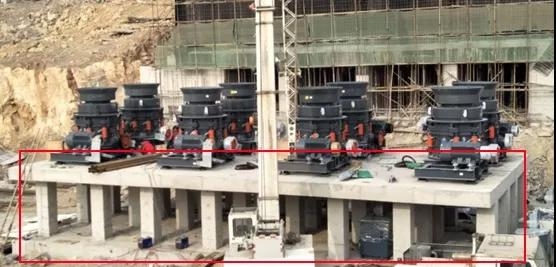

1）設備放置于構建的基礎上（圓錐破必須安裝在穩固的鋼筋混凝土基礎上，且為了避免礦石堆積，基礎下部必須有足夠的空間，安裝運輸設備）。
2）設備的放置：設備需根據基礎圖預先埋置地腳螺栓（按用戶要求，亦可不用地腳螺栓，而采用預埋鐵方案）：?a）按照基礎圖地腳螺栓位置，進行第二次灌槳；b）當二次灌槳層硬化后，安裝底架。?
3）安裝底架時應保持嚴格的垂直性和水平性，可在底座的環形加工面上用水平儀及懸錘檢查底座的中心線。
4）保持底座的水平性，能保證設備的動平衡，從而有力保證機器可靠性。
02傳動部件的安裝
1）軸承采取熱裝，安裝傳動軸時應保證軸承相對傳動軸的軸向位置，并在底座和傳動軸架的凸緣法蘭間墊上墊片。
2）傳動軸裝入以后，應檢查軸向竄動，軸向移動量應為0.4-0.6mm。
3）拆卸傳動軸時可利用傳動軸架法蘭上的方頭固定螺釘頂出，在不拆卸傳動軸時方頭螺釘不要擰上。
3）安裝壓蓋和主機皮帶輪等時必須在平面接觸部分和平鍵的平面涂滿一層密封膠。?
4）主機皮帶輪的拆卸可用液壓裝置。
03空偏心軸的安裝
1）空偏心軸安裝前先將墊片裝在底蓋上，用吊鉤將底蓋放在機架下端，然后再用吊鉤將下圓板及圓板依次序裝在底蓋上，并使下圓板的凸起和底蓋的凹處卡好。
2）裝配時，可用環首螺釘將偏心套裝入架體中心孔內，裝入時要穩落，不要使齒輪受到撞擊。
3）空偏心軸裝好后，大小齒輪的外端面必須對齊并檢查齒輪嚙合間隙。對于1200破碎機齒輪的齒側為2.1－2.58mm。

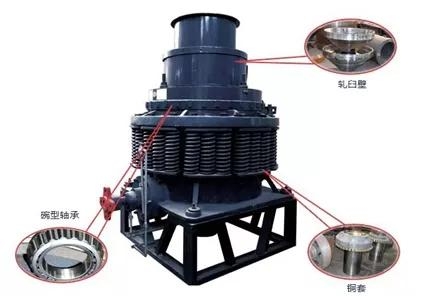

04碗形軸承的安裝
1）碗形軸承安裝前的準備工作：a）清除油槽及油孔內的雜物；b）檢查防塵圈和擋油圈有無碰壞或變形現象；c）檢查各加工表面有無損壞之處，如有損壞應立即進行修理。
2）碗形軸承架應與底座配合緊密，并用塞尺檢查水平接觸面的緊密情況。
3）碗形軸承安裝好后，立即用蓋板將碗形瓦蓋好，裝破碎圓錐時再將其拿下。
4）安裝碗形軸承時應注意保護進水管、排水管、擋油圈、防塵圈，以免裝入時碰壞。
05動錐部件的安裝
1）清除掉涂主軸、球面和錐面上的保護油層，并用風吹凈潤滑油孔和油溝。
2）將主軸表面涂一層黃干油，球面和錐面上涂一層稀油。?
3）用薄塑料紙包裹主軸，以防污染。?
4）將動錐放置在鐵架子上，在動錐襯板的外表面焊接兩對稱吊環，將動錐襯板吊起裝在動錐上，安裝上小襯板、墊環和蓋形螺母（左旋螺紋），然后利用專用扳手和大錘緊固蓋形螺母，并用塞尺檢查四周動錐襯板和動錐之間的間隙，要使間隙近乎為零并四周一致。?
5）組裝時在蓋形螺母處吊起動錐部件，將動錐主軸輕輕地緩慢放入空偏心軸中，穩穩地使動錐球面與碗形軸承之碗形瓦接觸，避免損壞球形圈。
06調整環的安裝
1）調整環部件包含料斗、螺紋圈和定錐襯板等部件，它的安裝質量好壞也能影響設備運行的穩定性、破碎效果和定錐襯板的使用壽命。
2）定錐襯板和螺紋圈通過圓錐面接觸，安裝時放正定錐襯板，把螺紋圈正放于其上，將法蘭放置于螺紋圈上，把卡環卡住定錐襯板的頸部外圈，然后逐次、反復、對稱擰緊螺栓，將法蘭頂起和卡死卡環。
3）安裝好定錐襯板后，即可安裝壓鐵、密封圈和料斗等零部件。
07鎖緊機構安裝
1）根據定位銷確定鎖緊結構和支撐環的相對位置，旋入調整環，調整到合適位置以得到合適的工作排料口間隙。?
2）始終保證鎖緊結構相對支撐環平行，打開高壓泵站，將壓力調整到13MPa，逐次、反復、對稱向下擰鎖緊結構千斤頂的頂桿，直到擰死。?
3）關閉高壓泵，卸除高壓泵的剩余壓力。?
4）因鎖緊結構是通過碟形彈簧實現鎖緊，故在設備正常工作時不能打開高壓泵。?
08潤滑裝置的安裝
1）潤滑裝置的配置，必須保證潤滑進油和回油的順暢。
2）在安裝破碎圓錐前應完成潤滑裝置的安裝。
3）在完成潤滑裝置的安裝后，應先進行潤滑裝置的試驗，調試潤滑系統及控制，如發現潤滑系統有了故障，須拆卸修理。
4）還須調試潤滑裝置的溫度、壓力控制系統，通過調節壓力和溫度上下限指針檢查電接點壓力表、溫度表的可靠性及其與電控柜聯接的可靠性，以保證設備控制系統的可靠性。
09調整裝置、調整套、彈簧的安裝
1）將支承套、調整環清理干凈。在鋸齒形螺紋上涂以干稀油混合液，將鎖緊油缸裝在支承套上，鎖緊缸的接口部接到液壓站的接口部上。
2）將支承套安裝在機架上。
3）將調整環旋轉裝入支承套內。
4）將鎖緊螺母扭在支承套上，對準銷孔打入四個銷釘。
5）安裝漏斗裝置及漏斗。
6）安裝防塵罩：安裝防塵罩時，注意將調整環的四個鍵塊卡在防塵罩的槽中。
7）安裝推動缸蓄勢器，按位置安裝好推動缸，它的兩個接口分別接到液壓站的接口上，蓄勢器用管夾把在進料部支柱上，其接口通過軟管和四通接到鎖緊缸油路中。
10進料部的安裝
1）不正確的安裝對破碎機將有以下影響：a）產量降低；b）排料粒度不均勻，大塊多；c）磨損件磨損的不均勻或加快磨損。
2）進料口距分配盤的高度對破碎機正常工作有重要意義，太高，礦石易不經分配盤直接進入破碎空間，因此必須按規定高度安裝。
3）弧形鋼板是用來保護進料箱不被損壞和礦石不易在進料口堵塞，安裝時需要保持弧形鋼板的形狀和弧形鋼板距進料口邊緣的尺寸，以免堆積礦石。
